解说电脑内外所有连线(13P)
2007-09-02 19:24:59  作者:Farhill  来源:网园整理  浏览次数:830  文字大小:【】【】【
  • 简介:  解说电脑内外所有连线目的是向大家介绍一些基本的电脑硬件知识,首先要介绍的是如何将诸多电脑配件和连线顺利地连接起来。下面我将把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。 ...
    关键字:解说 电脑 内外 连线
  解说电脑内外所有连线目的是向大家介绍一些基本的电脑硬件知识,首先要介绍的是如何将诸多电脑配件和连线顺利地连接起来。下面我将把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

  主机外连线

  主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。(其实电脑不管哪部分的连线都有防傻的设计,就是如果你反方向的插就插不进去,只能乖乖的看清接口和插头的方向对应了才能接进去,你看看是不是这样的?

  电源接口(黑色):

  负责给整个主机电源供电,有的电源提供了开关,有的电源没有。enjoy建议在不使用电脑的时候关闭这个电源开关(图1)。


  PS/2接口(蓝绿色):

  PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路,千万要注意哦。

  USB接口(黑色):

  接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

  MIDI/游戏接口(黄色):

  该接口和显卡接口一样有15个针脚,可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

  网卡接口:

  该接口一般位于网卡的挡板上(目前很多主板都集成了网卡,网卡接口常位于USB接口上端)。将网线的水晶头插入,正常情况下网卡上红色的链路灯会亮起,传输数据时则亮起绿色的数据灯。(图2)



  Line Out接口(淡绿色):

  靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。



  Line in接口(淡蓝色):

  位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

  Mic接口(粉红色或红色):

  粉红色是MM喜欢的颜色,而聊天也是MM喜欢的。所以MIC接口就用了这种颜色了(以上纯属enjoy胡说呵呵)。MIC接口与你的麦克风连接,用于聊天或者录音。

  显卡接口(蓝色):

  蓝色的15针D-Sub接口是一种模拟信号输出接口,用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线,需插稳并拧好两端的固定螺丝,以让插针与接口保持良好接触。
  LPT接口(朱红色):

  该接口为针角最多的接口,共25针。可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

  COM接口(深蓝色):

  平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。可连接游戏手柄或手写板等配件。(图4)



  主机内的连线有简单的也有复杂的,但无论简单还是复杂,我们大家都要攻克这些困难,有问题就提出来大家一起解决,这样我们才能真正地成为电脑高手。

  1.电源连线

  20芯电源连线:

  主板就是靠它供电的。先用力捏住电源接头上的塑料卡子,然后将电源接口平直地插入主板CPU插座旁边的20芯电源插座。注意图片中箭头的方向,把相应的接口与插座对应起来插才行。

  CPU电源连线:

  由于P4级别的CPU耗电量巨大,系统还需要单独为CPU供电,因此在CPU的附近提供了一个4芯的电源插座,连接时将电源输出端一个正方形的四芯电源插头对准卡座插入。

  4芯电源连线:

  4芯电源插头除连接普通的IDE设备外,还可给另购的机箱风扇或显卡供电,连接时常需要转接,只需将输出端的公头插入连接端的母头就行了。(图5)



  CPU风扇连线:
  为CPU加装了散热器后,将散热器的电源输入端(深红色)插入主板上CPU附近的“CPU FAN”上。

  显卡风扇连线:

  显卡散热风扇的接头多为三针(主板提供)或二针(显卡提供)。因此,倘若我们购买的是需要三针电源接口的散热风扇,就要在主板CPU插座附近找到这样的深红色插座(SYS FAN),然后按两边的凸起找准方向插入。而二芯风扇都直接插在了显卡的供电接口上。(图6)



  (图7)



  2.设备连线

  IDE设备连线:

  IDE设备包括光驱、硬盘等。在主板上一般都标有IDE1、IDE2,可以通过主板连接两组IDE设备,通常情况下我们将硬盘连接在IDE1上、光驱连接在IED2上。该类型设备正常工作都需要两类连线:一为80针的数据线(光驱可为40针),二为4芯电源线。连接时,先将数据线蓝色插头一端插入主板上的IDE接口,再将另一端插入硬盘或光驱接口;然后把电源线接头插在IDE设备的电源接口上。由于数据线及电源线都具有防插反设计,插接时不要强行插入,如不能插入就换一个方向试试。(图8)



  SATA接口连线:

  目前SATA硬盘已经大量使用,支持SATA硬盘的主板上标有SATA1、SATA2等的就是SATA硬盘的数据线接口,通过扁平的SATA数据线(一般为红色)就可与SATA硬盘连接。(图6)



  3.机箱面板及其他连线

  前置USB连线:

  机箱面板上大都提供了两个前置的USB接口。而USB连线正起到连接前置USB接口和主板的作用。每组USB连线大多合并在一个插头内,再找到主板上标注USB1234的接口,依照主板说明书上要求的顺序插入。(图9)



  开机信号线:

  从机箱面板中的一组连线中找到开机信号线。开机信号线由白色和朱红色的标注有“Power SW”的两针接头组成,这组线连接的是开机按钮。我们只需将这个接头插入主板机箱面板插线区中标注有“PWR”字符的金属针上即可开机。

  重启信号线:

  重启信号线是标注有一个“Reset SW”的两针接头,它连接的是主机面板中的Reset按钮(重启按钮)。这组接头的两根线分别为蓝色和白色,将其插到主板上标注了“Reset”的金属针上。

  硬盘指示灯线:

  在我们读写硬盘时,硬盘灯会发出红色的光,以表示硬盘正在工作。而机箱面板连线中标注“HDD LED”的两针接头即为它的连线,将这两根红色和白色线绞在一起的接头与主板上标注“HDD LED”的金属针连接。

  机箱喇叭连线:

  机箱喇叭连线(作用是开机声音报警)最好认,因为标注Speaker的接头是几组线中最大最宽的。该接头为黑色和红色两根交叉线。将这个接头插入主板上标有“Speaker”或“SPK”的金属针上(注意红色的线接正极,即“+”插针)。(图10)

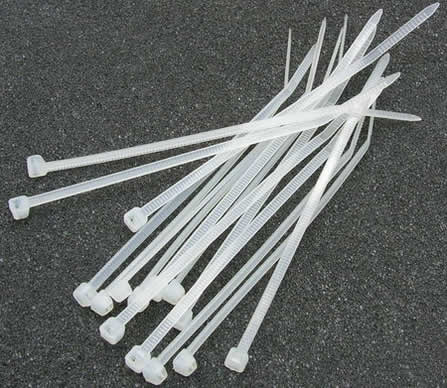

  拆开品牌机,给人最大的感受就是里面非常开阔整齐。我们面对机箱内杂乱的电源、数据线,有没有方法给它做做“整容”呢?有!这就靠扎丝啦,扎丝可在熟悉的电脑商家那里索要几根,将线置于扎丝的圈内,然后扎进扎丝的一头,拉紧,并用剪刀去掉多余的扎丝头。(图11)


  下面将要讲的是更高级的电脑技巧,大家要留心学哦!

  跳线,很小的一个蓝色“小帽”,连通的是两根金属针。跳线虽小,但它的作用可大着呢。

  1.三针跳线

  三针跳线即为三个相邻的针脚。我们可以把这三个针脚按照位置分别命名为1、2、3。一般说来,当我们用跳线帽连接1和2两个针脚的时候表示开启或接通,当我们连接2和3两个针脚时则表示清零或者屏蔽。

  我们最常用到的跳线功能就是BIOS跳线和声卡跳线了,操作原理同上。当BIOS受损或超频过度导致机器不能启动时,我们就把BIOS跳线(在圆形的 CMOS电池附近)从1、2针脚上拔下来,插在2、3针脚(Clear)上一会儿再插回1、2针脚,这样BIOS就被清零了,相关设置恢复到出厂时的状态。

  对于集成声卡(AC’97)或集成显卡来说,我们用跳线帽将1、2针脚接通表示启用该功能,而当我们添置了硬声卡或独立显卡时,则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡(现在很多主板都是在BIOS设置中实现的)。(图12)



  2.主从盘跳线

  如果一条数据线上只存在一台IDE设备是不需要设置主从盘的,因为厂家在产品出厂时已把跳线设置到了主盘(Master)位置上。但随着对双硬盘和刻录机、DVD的添加,一条数据线上得安装两个IDE设备,这就需要我们重新设置主盘和从盘。

  一般来说,在硬盘和光存储设备表面都会有相关的跳线设置图,并根据Master为主盘(接在数据线最远端)、Slave为从盘(接在数据线中间)的原理,按照厂家提供的图示去设置。
当我们设置跳线的时候,手指常常抓握不住跳线帽,建议用钳子或镊子夹着插拔跳线帽。(图13)



  3.超频跳线

  关于超频跳线,各厂商没有统一的做法,因此,如果真要超频的朋友们需要参考各主板厂商的技术规格和相关参数, enjoy建议仔细阅读主板说明书或咨询厂商的客服部寻求相关技术支持。同时,如果真的喜欢超频,配备强劲的散热风扇和耐超的CPU是不可缺少的。不过,还是不要超频的好,省麻烦的说。

  最后总结:

  不知道大家看过本文的介绍后,有没有拆开机箱看看的冲动呢,在这里enjoy还有几个注意的地方要提醒大家的。

  1.在连线之前最好释放人体上的静电,以免静电击穿硬件芯片或损坏电路。释放静电的方法很简单,把双手放在墙壁上或摸摸自来水管都可以。

  2.现在硬件接口广泛采用了“防插反设计”,也就是说,如果硬件接口硬插不进去,这时候就不要使用蛮力,而应该仔细检查插的方向是否反了。

  3.连接机箱面板插线时,要尽量把眼贴近插针位置,看准了主板上相应针脚的位置再动手,插的时候用力均匀轻缓,以免蛮力弄歪插针。

  4.在连接电源线和数据线的时候,我们需要注意的是硬盘和光驱等IDE设备讲求“红红相对”的原则,即电源线的红线和数据线的红线方向对应,软驱则相反。

  5.按照PC’99规范的要求,主板接口或跳线中会标注一些特殊的颜色,这些颜色的接口就是和标注相同颜色的硬件相连的。比如紫色的PS/2接口只能连接同样为紫色接口的键盘。

  最后,祝大家早日学会电脑硬件知识,成为真正懂电脑的高手!
