计算机电源输出接口及主板插头图
2009-09-27 14:44:34  作者:Farhill  来源:数码人家整理  浏览次数:1722  文字大小:【】【】【
  • 简介:  电源内部提供多组接口,其中主要是二十或二十四芯的主板插头、四芯驱动器插头和四芯小软驱专用插头等。二十芯的主板插头只有一个且具有方向性,可以有效的防止误插,插头上还带有固定装置可以钩住主板上的插 ...

  电源内部提供多组接口,其中主要是二十或二十四芯的主板插头、四芯驱动器插头和四芯小软驱专用插头等。二十芯的主板插头只有一个且具有方向性,可以有效的防止误插,插头上还带有固定装置可以钩住主板上的插座,不至于接反。ATX电源接口根据输出电压的不同可分为+5V、+12V、+3.3V、-5V、-12V和+5V SB等,这些接线颜色也不同。

  ①+5V(红色线)。主要用于主板供电,包括主板、内存、CPU和一些主板上的其他设备。光驱、硬盘的信号电路也由+5V电源供电。


  ②+12V(黄色线)。主要为标准设备的驱动电路供电例如风扇等散热系统供电,一般连接到适配卡上。


  ③+3.3V(橙色线)。目前CPU、AGP的电压越来越低,因此新的ATX规范增加了+3.3电压,这样就不用由+5V转为+3.3V了。


  ④-5V(白色线)、-12V(蓝色线)。这两个电压分别支持ISA总线以及窜行口等老式设备,现在比较少用到了。


  ⑤+5V SB(紫色线)。与+5V电压完全一样,但自己独自一条电路,与其他供电电路无关,而且电脑无论开机与否,只要电源通电就可以永远保持开通状态。这种电源支持一些可以对系统激活的设备,例如支持网络唤醒的网卡等。

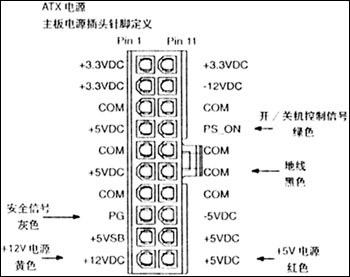

  主板插头接口示意图
