信令平台描述了信令传输的层次结构，由一些用于控制和支持传输平台功能的协议组成。信令平台按其应用可以分为7个种类。

1. MS-SGSN

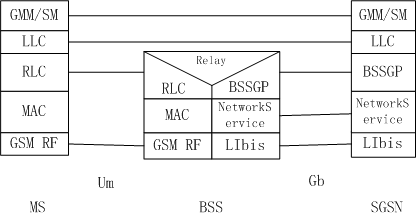

如图1所示。图中的GMM/SM是指GPRS移动性管理和会话管理，支持移动性管理，如GPRS服务连接、GPRS服务断开。安全、路由区更新、定位更新、PDP环境激活、PDP环境去活等。

图1 信令平台 MS-SGSN

2. SGSN-HLR

如图2所示。图中，MAP表示移动应用部分(MAP, Mobile Application Part)，这个协议支持与HLR的信令交换。

图2 信令平台 SGSN-HLR

3. SGSN-MSC/VLR

如图3所示。图中BSSAP+表示基站系统应用部分(BSSAP, Base Station System Application+),它是BSSAP过程的一个子集，支持SGSN与MSC/VLR之间的信令传送。

图3 信令平台 SGSN-MSC/VLR

4. SGSN-EIR

如图4所示的信令平台表示移动应用部分支持SGSN与EIR间的信令传送。

图4 信令平台 SGSN-EIR

5. SGSN-SMS-GMSC或SMS-IWMSC

如图5所示的信令平台表示移动应用部分支持SGSN与SMS-GMSC或SMS-IWMSC之间的信令传送。

图5 信令平台 SGSN-SMS-GMSC或SMS-IWMSC

6. GSN-GSN

如图6所示。图中GTP表示GPRS隧道协议，在GPRS骨干网中，利用GTP隧道传输SGSN与GGSN之间或两个SGSN之间的用户数据和信令信息。用户数据报协议(UDP)用来传输两个GPRS支持节点之间的信令信息。

图6 信令平台 SGSN-GSN

7. GGSN-HLR

当任选信令路径时，允许一个GGSN与一个HLR交换信令信息。通常有两种可供选择的信令路径实现方法：

基于MAP的GGSN-HLR信令

如果在GGSN上安装有SS7接口，则在GGSN和HLR之间就可以使用MAP协议。如图7所示表示了移动应用协议支持HLR的信令交换。

图7 信令平台使用MAP的GGSN-HLR

基于GTP和MAP的GGSN-HLR信令

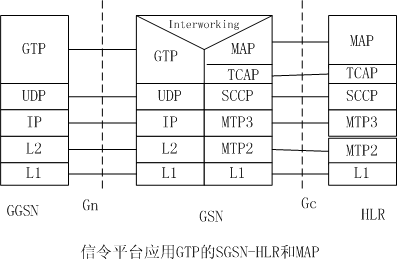

如果在GGSN上没有安装SS7接口，与GGSN在同一PLMN中的任一具备SS7接口的GSN都能用作一个GTP到MAP协议的转换器，以便在GPRS骨干网中，在GGSN和有协议转换功能的GSN之间通过隧道传输信令信息。图中的互联(Interworking)功能提供GTP和MAP间的互联，以进行GGSN-HLR间的信令传输。

图8 信令平台 应用GTP的SGSN-HLR和MAP
